Обеззараживание жидких отходов ЛПУ

УСТРОЙСТВО ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ЖИДКИХ ОТХОДОВ ЛЕЧЕБНО-ПРОФИЛАКТИЧЕСКИХ УЧРЕЖДЕНИЙ

Полезная модель относится к медицинской технике и предназначена для сбора, стерилизации и дезинфекции жидких отходов, образующихся в операционных, например, отработанных промывных растворов, применяемых при лечении разлитых гнойных перитонитов.

Согласно санитарным правилам и нормам, в частности СанПиН 2.1.7.788-99, такие отходы, а также жидкие отходы из инфицированных отделений, из лабораторий, работающих с микроорганизмами 1-4 групп патогенности, отходы фтизиатрических больниц относятся к опасным (класс Б) и чрезвычайно опасным (класс В) отходам и подлежат обязательному обеззараживанию перед сливом в канализацию.

В настоящее время эти отходы обеззараживаются либо термическим способом в специальных ёмкостях и помещениях, либо с использованием зарегистрированных Минздравом России и рекомендованных к применению в медицинских учреждениях дезинфицирующих средств в концентрациях и времени экспозиции, указанных в соответствующих рекомендациях по их использованию (1).

Известна установка для обеззараживания биологических отбросов, содержащая ёмкость сжиженного обеззараживающего газа, устройство для подачи обеззараживающего газа в обрабатываемые отбросы, трубопровод с контрольно-запорной предохранительной арматурой, сообщающейся с ёмкостью и устройством с распылителем обеззараживающего газа, и дозатор сжиженного газа, например, аммиака (2).

Известная установка, принятая за прототип, не обеспечивает сбора потенциально инфицированных жидкостей, а также их обеззараживание непосредственно в операционной.

Предлагаемой полезной моделью решается задача, как сбора, так и обеззараживания жидких потенциально инфицированных отходов непосредственно в местах их образования: операционных палатах, процедурных кабинетах, перевязочных комнатах. Для достижения указанного технического результата устройство для обеззараживания жидких биологических отходов содержит трубопровод подачи обеззараживающего средства, контрольно-запорную предохранительную арматуру и распылитель средства, расположенный на конце трубопровода. Отличительными признаками предлагаемого устройства от прототипа является то, что оно снабжено герметичной ёмкостью сбора отходов и герметично соединёнными с ней вакуум- насосом, трубопроводом отсоса отходов и генератором озона, разрядный элемент которого герметично соединен с трубопроводом подачи обеззараживающего средства в ёмкость. При этом распылитель и срез трубопровода отсоса отходов расположены преимущественно в нижней части ёмкости, вакуумная магистраль соединена с верхней частью ёмкости, а на входе разрядного элемента преимущественно расположен осушительный патрон.

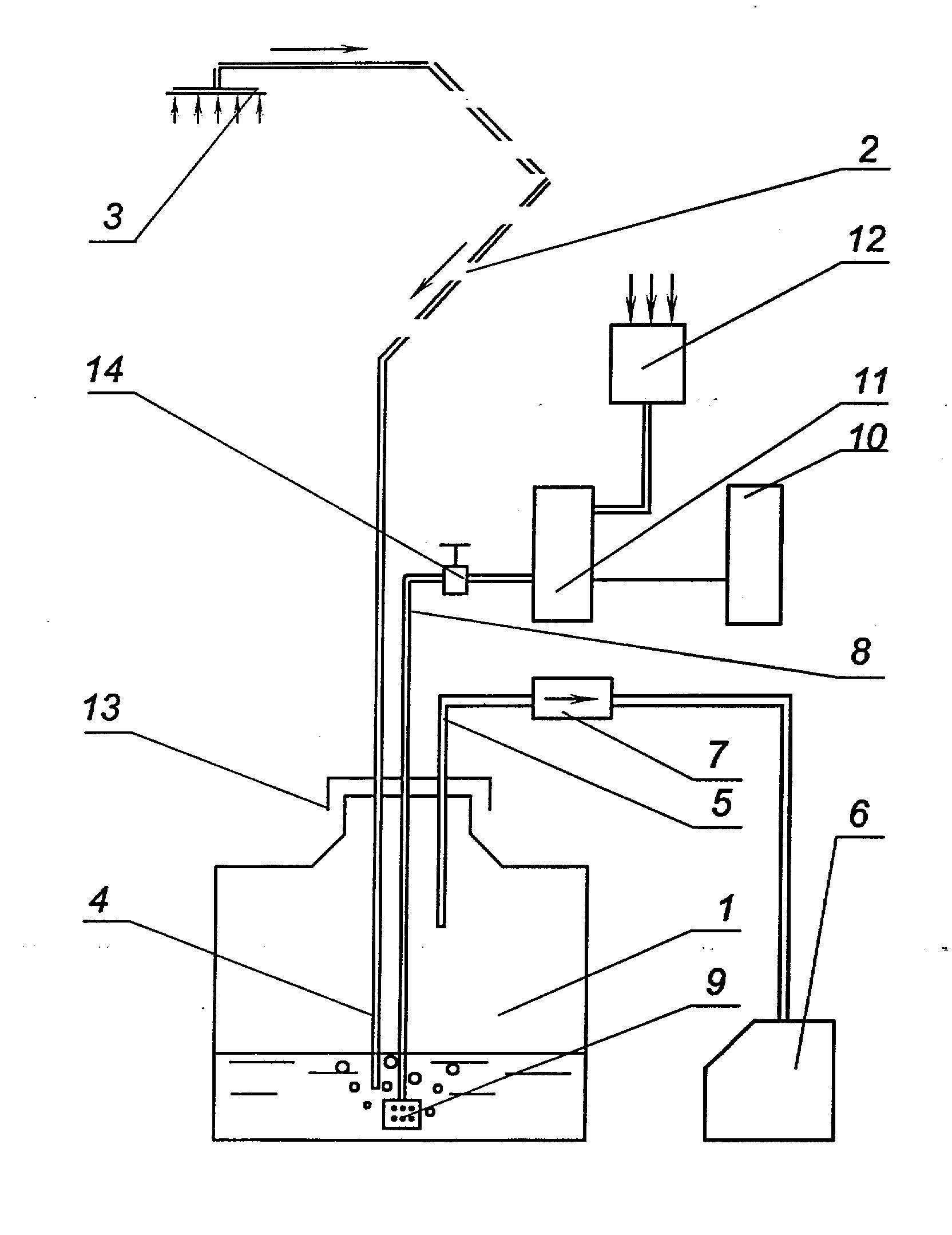

Предлагаемое устройство иллюстрируется чертежом, на котором изображена схема устройства.

Фиг.1

Устройство для обеззараживания жидких биологических отходов содержит ёмкость 1 для сбора отходов объёмом около 20 литров, трубопровод 2 отсоса отходов, соединённый с ирригоаспиратором 3 и герметично входящий в ёмкость 1 таким образом, чтобы его срез 4 располагался в нижней части ёмкости 1. Вакуумная магистраль 5 вакуум- насоса 6 через деструктор 7 озона герметично входит в верхнюю часть ёмкости 1. Трубопровод 8 подачи обеззараживающего озона содержит пористую насадку 9, являющуюся распылителем, генератор озона 10 и разрядный элемент 11. Трубопровод 8 герметично входит в ёмкость 1 таким образом, чтобы пористая насадка 9 находилась в нижней части ёмкости 1. Разрядный элемент 11 герметично соединён с трубопроводом 8 и осушительным патроном 12, через который поступает в разрядный элемент 11 атмосферный воздух.

Вакуумная магистраль 5, трубопровод 2 отсоса жидких отходов и трубопровод 8 подачи озона герметично соединены с крышкой 13 ёмкости 1. В трубопроводе 8 между ёмкостью 1 и разрядным элементом 11 встроен кран 14 расхода озона.

Устройство работает следующим образом: При закрытом кране 14 в ёмкости 1 создают разряжение, которое при включении ирригоаспиратора 3 обеспечивает отсос инфицированной жидкости. Происходит заполнение ёмкости 1 отходами. После частичного заполнения ёмкости 1 включают режим стерилизации, для чего открывают кран 14 и через осушительный патрон 12 в разрядный элемент 11 генератора озона 10 подают атмосферный воздух. Генератор озона 10 включается одновременно с открытием крана 14. В разрядном элементе 11 под воздействием высокочастотного барьерного разряда часть кислорода воздуха превращается в озон (О₃), который является мощным окислителем. Выходя через пористую насадку 9 и проходя через толщу жидких отходов, находящихся в ёмкости 1, озон убивает все микробы, вирусы, споры бактерий, находящихся в отходах, т.е. происходит обеззараживание жидких отходов. Концентрация озона в озоно-воздушной смеси составляет 18-20 мг/л, что достигается в данном устройстве предварительной осушкой воздуха, пропускаемого через цеолитовый осушительный патрон 12. Время обработки 20 литров отходов составляет 10-20 минут. Источником питания (на фиг. не показан) генератора озона 10 служит либо сеть 220 В, либо аккумулятор с напряжением 12 В. Потребляемая мощность составляет около 30 Вт. После обработки инфицированной жидкости озоном происходит её обеззараживание, и она может быть слита в канализацию. Предлагаемое устройство для обеззараживания жидких биологических отходов обеспечивает как сбор жидких отходов, например, в процессе проведения операции, или обработки раны, так и их обеззараживание непосредственно в месте их сбора. Проведенные клинические испытания устройства показали как высокую эффективность обеззараживания жидкостей, так и высокую надежность устройства в работе. Устройство отвечает всем санитарно-гигиеническим требованиям, предъявляемым к таким устройствам.

Формула полезной модели

1. Устройство для обеззараживания жидких отходов, содержащее трубопровод подачи обеззараживающего средства, контрольно-запорную предохранительную арматуру и распылитель средства, расположенный на конце трубопровода, отличающееся тем, что оно снабжено герметичной емкостью сбора отходов и герметично соединенными с ней вакуум-насосом, трубопроводом отсоса отходов и генератором озона, разрядный элемент которого герметично соединен с трубопроводом подачи обеззараживающего средства в емкость.

2. Устройство по п.1, отличающееся тем, что распылитель и срез трубопровода отсоса отходов расположен в нижней части емкости, а вакуумная магистраль через деструктор озона соединена с верхней частью емкости.

3. Устройство по п.1 или 2, отличающееся тем, что на входе разрядного элемента расположен осушительный патрон.

Использованные источники:

1. Санитарные правила и нормы СанПиН 2.1.7.728-99 «Правила сбора, хранения и удаления отходов лечебно-профилактических учреждений».
2. Авторское свидетельство СССР № 902752 кл. А 61 L 11/00, 1980 г
