ОПЕРАЦИОННО-ПЕРЕВЯЗОЧНЫЙ СТОЛ

Полезная модель относится к медицинской технике, более конкретно к оборудованию для операционных и/или перевязочных комнат и может быть использована в качестве операционного, перевязочного или медицинского стола.

Известен перевязочный стол, содержащий основание, раму, механизм подъема верхней рамы с закрепленными на ней носилками, выполненный в виде соединяющих основание и верхнюю раму рычагов неодинаковой длины, расположенных крестообразно и гидроцилиндр поворотно укрепленный на основании и связанный с рычагами (1).

Стол сложен по конструкции, в уборке и дезинфекции.

Известен медицинский стол, содержащий панель, переднюю и задние опоры с вертикальными стойками, подголовник, блок перемещения подголовника, выполненный в виде подвижно укрепленных на вертикальных стойках, соединенных одна к другой скоб (2).

Стол сложен конструктивно и не обеспечивает естественный сток жидких медицинских отходов в емкость для сбора и обеззараживания отходов.

Известен операционный стол, содержащий стержневую раму с монтированными на ней основной крышкой, поворотными в горизонтальной плоскости откидными площадками для нижних конечностей, подъемными площадками для груди и таза и регулируемые ногодержатели. Конструкция стола обеспечивает придание больному лежачего, сидячего и полусидячего положений (3).

Указанный операционный стол, принятый за прототип, не обеспечивает естественный сток в емкость для сбора и обеззараживания жидких отходов отработанных промывных растворов, жидких дезинфицирующих средств, попавших на поверхность стола в процессе проведения операции, перевязки, уборки или дезинфекции. Это осложняет влажную уборку и дезинфекцию стола, создает трудности по сбору жидких отходов.

Задачей полезной модели является создание операционно-перевязочного стола, который обеспечивает сбор естественным стоком отработанных промывных растворов в емкость для сбора и обеззараживания жидких отходов. Технический результат - обеспечение естественного стока отработанных промывных растворов и других жидких сред, попавших на поверхность стола в ходе проведения операции, обработки раневого участка или уборки стола, в емкость для сбора и обеззараживания жидких отходов, что упрощает сбор жидких отходов для их обеззараживания, облегчает влажную уборку и дезинфекцию стола.

В настоящее время операционные или перевязочные комнаты оснащены устройством типа «Гейзер» для приготовления промывных растворов и подачи их к операционному полю. Устройство «Гейзер» обеспечивает не только стерилизацию промывных растворов, но и о обеззараживание уже отработанных промывных растворов, являющихся опасными медицинскими отходами класса Б. Сообщив сливные отверстия панели и площадок с емкостью для сбора и обеззараживания жидких отходов можно не только упростить влажную уборку, но и обеспечить сбор и обеззараживание жидких отходов в ходе проведения операции или уборки.

Указанный технический результат достигается тем, что предлагаемый операционно-перевязочный стол, содержащий раму, панель и площадки для нижних конечностей, дополнительно снабжен поворотными площадками для верхних конечностей. Панель и площадки выполнены со сливными отверстиями, сообщающимися с емкостью для сбора жидких отходов. Поверхности панели и площадок выполнены преимущественно наклонными в сторону своих сливных отверстий, а под сливными отверстиями расположен коллектор для сбора жидких отходов, выполненный в виде поддона - влагосборника со сливным отверстием, сообщающимся с емкостью для сбора и обеззараживания жидких отходов.

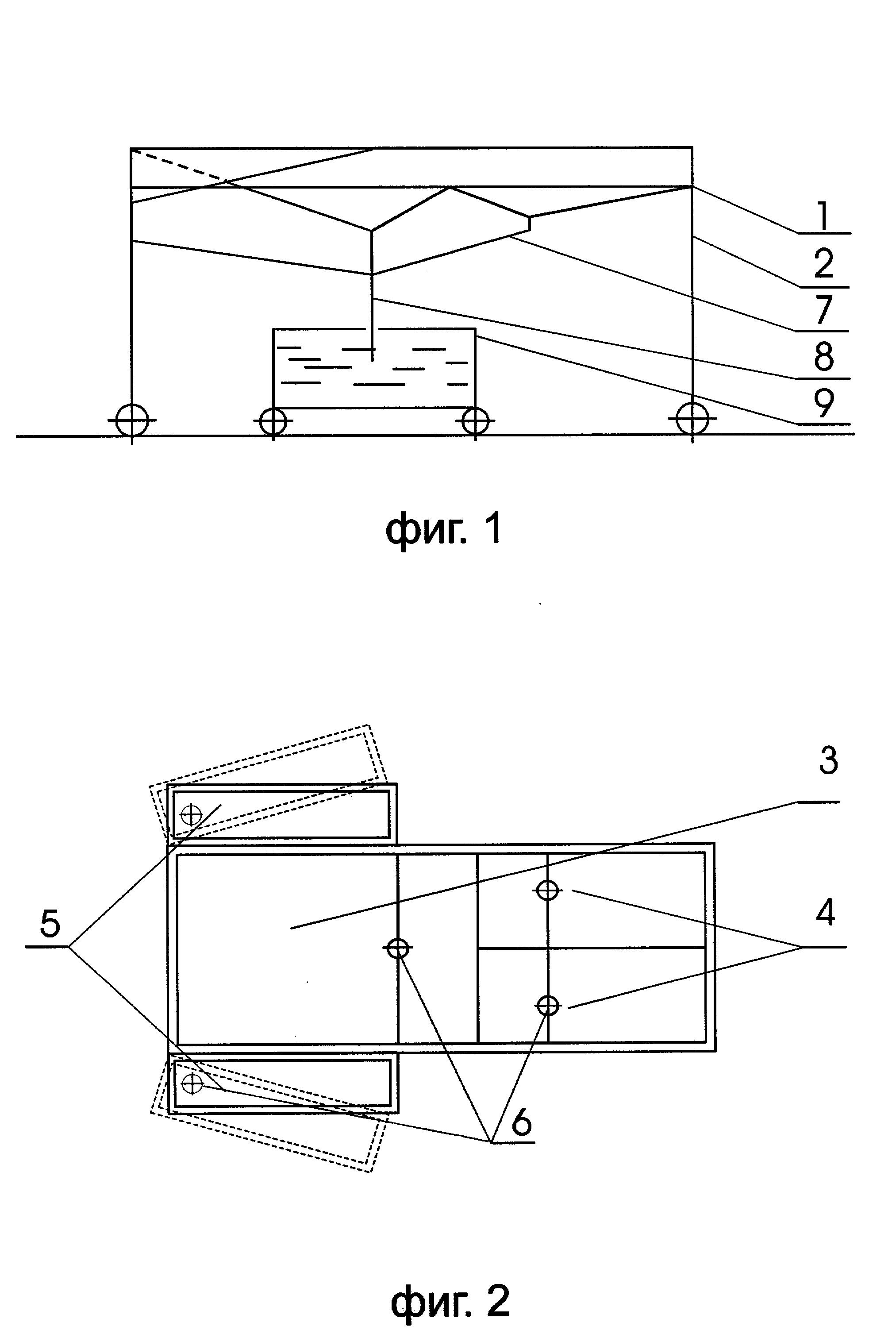

На фиг.1 схематично изображен операционно-перевязочный стол, общий вид спереди; фиг.2 - вид сверху.

фиг

Операционно-перевязочный стол содержит жесткую раму 1 с ножками 2, На раме 1 закреплена панель 3 для размещения больного, площадки 4 для нижних конечностей и поворотные площадки 5 для верхних конечностей. Как панель 3, так и площадки 4, 5 имеют свои сливные отверстия 6. Поверхности панели 3 и площадки 4, 5 выполнены в сторону своих сливных отверстий 6. Угол наклона поверхности панели и площадок составляет 3- 10° к горизонту. Под панелью 3 закреплен поддон - влагосборник 7 со сливным отверстием 8. Поверхность поддона 7 также выполнена наклонной к сливному отверстию 8, например, под углом 3 - 15° к горизонту. Сливные отверстия 6 панели 3 и площадок 4, 5 сообщаются через отверстие 8 поддона - влагосборника 7 с емкостью 9 для сбора и обеззараживания промывных растворов и других жидких отходов.

В процессе проведения операции, обработки раневого участка какой- либо части тела больного, влажной уборки или дезинфекции стола отработанный промывной раствор или другая жидкость, попавшая на поверхность панели 3 и площадок 4, 5 естественным стоком через сливные отверстия 6, поступает в поддон - влагосборник откуда через сливное отверстие 8 в емкость 9 для сбора и обеззараживания жидких отходов. Таким образом происходит сбор естественным стоком указанной жидкости в емкость 9 в ходе проведения соответствующей операции. Применение операционно-перевязочного стола целесообразно в операционных и перевязочных комнатах, оснащенных устройствами типа «Гейзер» для приготовления промывных растворов и подачи их к операционному полю, и емкостью для сбора и обеззараживания жидких отходов. Это позволит обеспечить в комплексе подачу промывного раствора к операционному полю, сбор и обеззараживание жидких отходов в ходе проведения операции, обработки раневого участка или уборки стола.

Формула полезной модели

1. Операционно-перевязочный стол, содержащий раму, панель и поворотные площадки для нижних конечностей, отличающийся тем, что он дополнительно снабжен поворотными площадками для верхних конечностей, а панель и площадки выполнены со сливными отверстиями, сообщающимися с емкостью для сбора и обеззараживания жидких отходов.

2. Операционно-перевязочный стол по п.1, отличающийся тем, что поверхности панели и площадок выполнены наклонными в сторону своих сливных отверстий.

3. Операционно-перевязочный стол по п.1 или 2, отличающийся тем, что под сливными отверстиями расположен коллектор жидких отходов, сообщающийся с емкостью для сбора и обеззараживания жидких отходов.

4. Операционно-перевязочный стол по пп.1,2 или 3, отличающийся тем, что коллектор выполнен в виде поддона-влагосборника со сливным отверстием, сообщающимся с емкостью для сбора и обеззараживания жидких отходов.

Использованные источники:

1. Авторское свидетельство СССР № 277201 Кл. A 61G 13/00,1970г.,Бюл. 24

2. Авторское свидетельство СССР № 397205 Кл. A 61G 13/00,1973г.,Бюл. 37

3. Авторское свидетельство СССР № 96510 Кл.А6Ш13/00,1950г.(Прототип)
