Полезная модель относится к технике ветеринарного назначения, более конкретно к устройству для взятия проб крови, и предназначена для забора крови у сельскохозяйственных животных с целью проведения серологических и биохимических исследований.

Согласно обязательным нормам по лабораторной диагностике взятие проб крови осуществляют по действующей технологии с помощью кровозаборной иглы, шприца и пробирки. Далее пробу крови из пробирки или шприца переливают в необходимом количестве в другую пробирку, закрывают пробкой и транспортируют в лабораторию для проведения серологических и биохимических исследований (1).

Взятие проб согласно обязательным нормам по действующей технологии имеет следующие недостатки:

- многоразовое использование инструмента, задействованного при отборе крови и её исследовании (иглы, пробирки, пробки и т.д.), не исключающее риск возможного переноса заболевания при отборе крови из-за недоброкачественной дезинфекции инструмента;

- наличие большого количества вспомогательных операций при обработке взятых проб;

- отсутствие стерильности в полевых условиях.

Известно устройство для взятия крови у животных, содержащее пробойный механизм с ложем для пробирки, шейный захват, хомут, на концах которого с возможностью перемещения установлены дуги и упор, имеющий штырь, который закреплен на хомуте с возможностью осевого перемещения и фиксации (2).

Устройство сложно конструктивно и неудобно в использовании в полевых условиях.

Известно устройство для взятия пробы крови, содержащее полую трубку с заостренным концом, резервуар и отводной патрубок, причем резервуар и патрубок выполнены из эластичного и прозрачного материала (3)

Известное устройство, принятое за прототип, не обеспечивает взятие проб у крупных сельскохозяйственных животных, так как данная конструкция не обладает достаточной жесткостью, необходимой для протыкания кожи крупных сельскохозяйственных животных.

Кроме того, недостатком известного устройства является то, что нет возможности использования данной конструкции в технологии серологических и биохимических исследований.

Задачей полезной модели является создание устройства для взятия проб крови простого по конструкции и легкого в применении, исключающее перенос заражения при взятии крови у животных, обеспечивающее стерильность при серологических и биохимических исследованиях.

Технический результат полезной модели: поддержание стерильности при взятии крови и её обработке, исключение переноса инфекции, обеспечение упрощения процедуры взятия крови.

Указанный результат достигается тем, что в устройстве для взятия проб крови, содержащим прозрачный резервуар, с которым сообщаются отводной патрубок и полая трубка с заостренным концом, резервуар снабжен двусторонней пробкой, сквозь которую герметично проходят отводной патрубок и полая трубка, а заостренный конец трубки расположен в донной части резервуара. При этом резервуар целесообразно выполнять в форме пробирки, торцовые плоскости пробки располагать под острым углом друг к другу, трубку проводить через торцовые плоскости пробки, ограниченные её посадочными поверхностями, а патрубок - через торцовую поверхность и боковую поверхность пробки. При этом заостренная часть полой трубки обращена к стенке пробирки.

Такое выполнение устройства для взятия проб крови упрощает конструкцию и работу с устройством, так как не требуется различного рода приспособления для формирования сгустка крови, а забор сыворотки возможен без снятия пробки с пробирки. Эту роль выполняет трубка с заостренным концом, которую после взятия пробы крови переворачивают, и острым концом вставляют в пробирку. После созревания кровяного сгустка трубку, проходящую через сгусток крови вблизи стенки пробирки, перемещают путем вращения пробки вокруг оси. Тем самым производят отделение сгустка крови от стенок пробирки. Поскольку заостренный конец трубки находится ниже сгустка крови, обеспечивается возможность забора сыворотки для исследования.

 Фиг.1, 2

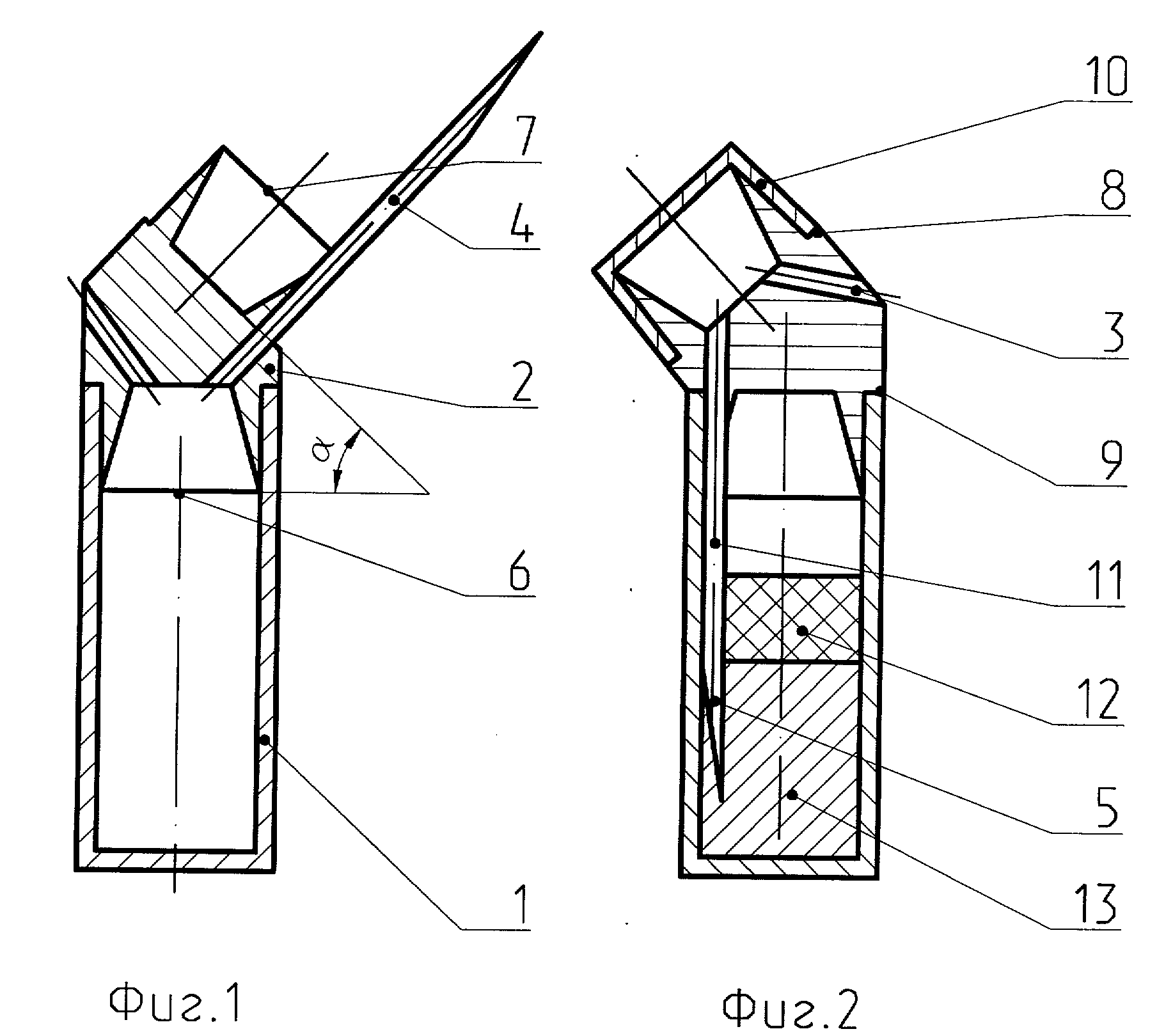

Сущность полезной модели иллюстрируется чертежом, где на фиг.1 - продольный разрез устройства перед взятием пробы крови; на фиг.2 - то же в момент отделения сгустка крови от стенок пробирки и забора сыворотки.

Устройство содержит прозрачный резервуар в форме пробирки 1, снабженной двусторонней пробкой 2, сквозь которую герметично проходят отводной патрубок 3, играющий роль дренажной трубки, и полая трубка 4 с заостренным концом 5. Торцовые плоскости 6, 7 двусторонней пробки 2 расположены под острым углом α=30° друг к другу. Полая трубка 4 проходит через торцовые плоскости 6, 7 пробки 2. Плоскости 6, 7 ограничены посадочными поверхностями 8, 9 пробки 2. Отводной патрубок 3 проходит через посадочную плоскость 8 и боковую поверхность пробки 2. Устройство снабжено колпачком 10, надеваемым на посадочную поверхность 8 до взятия пробы крови и после взятия пробы крови. Длина части трубки 4 с заостренным концом 5 такова, что при взятии пробы крови обеспечивает доступ к вене животного, а после взятия крови в количестве 20-30 мл и помещения части 11 в пробирку 1 её заостренный конец 5 проходит через всю толщину сгустка 12 крови, располагаясь в донной части пробирки 1. Длина части 11 трубки 4 такова, что забор сыворотки для исследования можно производить через заостренный конец 5, находящийся ниже сгустка 12 крови.

Для взятия пробы крови устройство используют следующим образом. Снимают колпачок 10, закрывающий посадочную поверхность 8, вынимают пробку 4 из пробирки 1, переворачивают пробку 2 заостренным концом 5 трубки 4 наружу и вводят её концом 5 в вену животного. После забора крови в количестве 20-30 мл заостренный конец 5 трубки 4 выводят из вены животного, пробку 2 переворачивают и вводят в пробирку 1 посадочной поверхностью 9 при этом заостренный конец 5 располагается ниже будущего кровяного сгустка 12, который должен образоваться после созревания крови. После созревания крови сгусток 12 отделяют от стенок пробирки 1 путем вращения пробки 2 вокруг оси и производят забор сыворотки 13 через заостренный конец трубки 5.

Конструкция устройства упрощает процедуру взятия крови и обеспечивает стерильность согласно действующих правил, поскольку не требует повторного использования инструментов, участвующих в технологии отбора крови и серологических и биохимических исследованиях (пробирки, пробки, кровозаборные иглы и прочее).

Формула полезной модели

1. Устройство для взятия проб крови, содержащее прозрачный резервуар, сообщающийся с отводным патрубком и полой трубкой с заостренным концом, отличающееся тем, что резервуар снабжен двусторонней пробкой, сквозь которую герметично проходят отводной патрубок и полая трубка, а заостренный конец трубки расположен в донной части резервуара.

2. Устройство по п.1, отличающееся тем, что резервуар имеет форму пробирки, а торцовые плоскости пробки расположены под острым углом друг к другу.

3. Устройство по пп.1 и 2, отличающееся тем, что трубка проходит через торцовые плоскости пробки, ограниченные ее посадочными поверхностями, а патрубок проходит через торцовую и боковую поверхности.

4. Устройство по пп.1-3, отличающееся тем, что заостренная часть конца полой трубки обращена к стенке пробирки.

Использованные источники:

1. Правила взятия патологического материала: крови, корма и пересылка для лабораторных исследований; утвержденных Главным управлением ветеринарии МСХ СССР 27.06.71 г.
2. Авторское свидетельство №1558391 кл.А 61В 5/14, A 61D 1/00, бюл. №15, 23.04.90 г.
3. Авторское свидетельство №1281250 кл. А 61В 5/14, бюл. №1, 07.01.87 г. (прототип).
